超高频R2000模块概述
RFID超高频R2000模块UR6213，读取距离大于10米，工作频率865~868MHz/902～928MHz （可以按不同国家或地区要求调整），超高频R2000模块支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；1路MMCX-J型天线接口，超高频R2000模块广泛应用于手持终端开发、超高频工业平板电脑开发、嵌入式系统开发、智能书架、智能文件柜、智能工具柜、漂流书柜、微型图书馆等多种无线射频识别（RFID）系统。

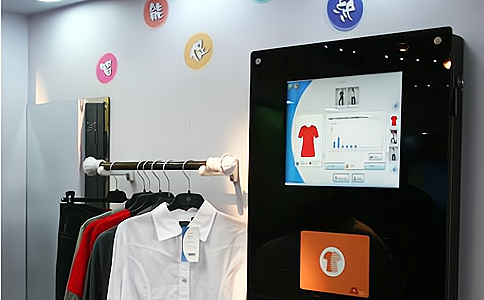

应用案例：RFID超高频R2000模块应用于智慧门店服装促销终端
超高频R2000模块特性
支持协议：EPC C1G2（ISO18000-6C）、ISO18000-6B；
可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；
可选配支持无源测温，冷链测温；
工作频率：865~868MHz/902～928MHz（可以按不同国家或地区要求调整）；
二次开发：提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明；
读取距离：>25米（与天线和标签性能有关）；
跳频方式：以广谱跳频（FHSS）或定频发射方式工作；
读取速度：峰值标签询查速度>800张；
标签缓存：600张@最长128bitsEPC或180张@最长496bitsEPC；
工作模式：支持应答模式和自动实时询查模式；
天线接口：1路MMCX-J型天线接口

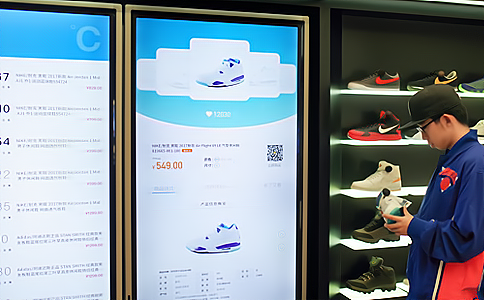

应用案例：RFID超高频R2000模块应用于智慧门店
超高频R2000模块接口参数
序号符号描述
1VCC电源
2VCC
3GND地
4GND
5EN（USB_5VSENSE）使能端（USB检测管脚）高电平有效，内部通过1M电阻上拉至+5V
6nRST外部强制复位输入，低电平有效，内部通过10k电阻上拉至+3.3V
7保留
8保留
9USB-DMUSB数据负信号线
10USB-DPUSB数据正信号线
11GPO2通用输出口（3.3VTTL电平）
12GPO1通用输出口（3.3VTTL电平）
13STA标签检测状态指示
14TXD串行通讯数据输出端
15RXD串行通讯数据输入端
应用案例：RFID超高频R2000模块应用于电力检修工具管理
超高频R2000模块开发参数
指令集：提供C语言指令集；
Demo：提供C# delphi 演示软件以及源代码；
Dll库：提供C# VB 库以及库说明；
固件升级：支持个性化的固件升级；
超高频R2000模块射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；
工作频率：860~868MHz/902～928MHz(可以按不同国家或地区要求调整)；
输出功率：0-30 dbm；
输出功率精度：+/- 1dB；
接收灵敏度：< -85 dBm；
天线连接保护：支持天线自动微调谐和天线失效检测；
标签信号检测：支持信号RSSI值检测；
应用案例：RFID超高频R2000模块应用于叉车改装
超高频R2000模块读取参数
标签缓存：标签缓存容量：600张@最长128bitsEPC或180张@最长496bitsEPC；
标签盘点峰值：峰值标签询查速度>500张；
读取距离：0-15米 依据标签和天线不同参数和性能。
应用案例：RFID超高频R2000模块应用于鞋包门店展示管理
超高频R2000模块物理特性
尺寸：69mmx43mmx10.5mm
重量：100g
工作湿度：< 95% @ 25 °C 无凝露
工作温度：20 °C - + 55 °C
存储温度：20 °C - + 85 °C
超高频R2000模块电特性
电源电压：DC5V，极限5.25V
工作电流：0.8A 最大1.5A
安装孔位以及更多超高频R2000模块详细参数请查阅下方链接PDF文档
超高频R2000模块相关产品介绍
RFID超高频R2000模块手持机MT50A搭载8核2.0GHz高性能处理器，结合安卓Android 11.0(不定期升级)系统， 配备3GB RAM + 32GB ROM内存，以及5.5寸IPS高亮屏，选配条码(一维或二维)，RFID低频(125KHz)，高频(13.56MHz)，超高频R2000模块。6面均可承受1.5米高度跌落到水泥地面的冲击，IP等级可达IP65。超高频R2000模块手持机可广泛应用于物流快递、设备巡检、固定资产管理、医疗护理、防伪溯源、产品质检、水电抄表、被服管理、移动销售作业等多种无线射频识别RFID系统。
RFID超高频R2000模块读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器，支持ISO18000-6C(EPC CLASS1 G2)协议 ISO 18000-6B协议，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；超高频R2000模块读写器支持RS232、RJ45（TCPIP）等多种通讯接口，4个外接TNC天线接口，超高频R2000模块读写器广泛应用于进出仓储管理、图书管理、档案管理、称重管理、物流分拣、智能工具车、智能工具管理、智能工具柜、医疗耗材柜、智能交通、门禁系统、防伪系统及智能产线等多种无线射频识别（RFID）系统。
RFID超高频R2000模块读写器UR6286是一款高性能基于IMPINJ R2000芯片深度开发的嵌入式超高频读写器，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；超高频R2000模块峰值标签询查速度>800张，超高频R2000模块广泛应用于新零售智能柜、智能工具车、智能工具柜、医疗耗材柜、共享图书、固定资产管理、档案管理、医疗耗材、物流管理等多种无线射频识别（RFID）系统。
RFID超高频R2000模块天线UA1313是一款高性能高强度的超高频读写器天线，工作频率860-960MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。超高频R2000模块天线可广泛应用于工位产线、智能工具柜、智能工具车、智能工具柜、智能书架、智能档案柜、共享书柜、服装物流、智能产线、分布式图书馆、漂流书柜、档案管理、药品监管、高值耗材柜、无人售货柜、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID超高频UHF远距离抗金属资产管理标签UT9135具有优异的抗金属特性，具有很高的高性价比，高强度封装可应用于恶劣的工作环境，特殊的设计使得电子标签具有远距离读取能力，工作频率902~928MHz，UHF ISO18000-6C(EPC CLASS1 G2)协议。结合超高频R2000模块读写器主要应用于固定资产管理、智能工具、设备巡检、智能产线、建材管理、车辆称重管理、仓储管理、大型户外资产、电力设备及汽车部件等管理。
RFID超高频电子标签UT8137是UHF工具管理专用抗金属标签，针对工具管理等多标签阅读场合开发，工作频率902-928MHz，支持ISO18000-6C(EPC CLASS1 G2)协议。结合超高频R2000模块读写器广泛用于智能工具管理、智能工具柜、智能工具车、小型金属设备管理、手术器械管理、智能产线、枪支管理和固定资产管理等RFID射频识别场合。
RFID智能工具柜UZ02，是上海营信针对高端制造、能源企业、各类应急作业点、各类检修厂等行业开发的智能工器具管理柜，采用安卓6.0以上系统，结合基于R2000芯片深度开发的超高频R2000模块读写器UR6286，以及智能锁控系统，针对智能柜金属环境开发的高性能天线UA1313以及针对工具管理开发的UT8137电子标签，对各类作业工具、测量仪器、安全帽、防护服、保护手套等工器具进行无人值守智能化管理。通过APP在领用归还时控制超高频读写器盘点装有工具标签的工器具，显示借还清单以及库存清单，并采用刷卡、刷身份证或刷二维码识别对借还人进行权限管理。
RFID高频智能货架HZHJ，针对需要严密监管的重要物品比如：试剂，样品，医疗耗材，非金属的产品、配件、物料箱等行业开发。采用13.56MHz高频ISO/IEC15693协议读写器HR7768，精确定位物品到每一层，智能货架无需屏蔽信号，货架外无识别区，结合后台管理系统，可以实时查看货架上物品信息，也可以根据客户要求定制各类统计报表。结合身份识别技术可以确定领用以及物品放置人员信息。
