超高频智能天线分支器介绍

RFID超高频UHF智能天线分支器UAFZ，可以实现多达32个子分支器和256路天线的任意接入，并且能够实时提供当前天线连接情况，从而完成将超高频读写器的一路射频切换到最多256路天线中任意一个输出。天线分支器广泛应用于需要多路天线的场合，为档案智能实时监控、图书智能书架、贵重物品动态监控、 分布式图书馆、漂流书柜、珠宝实时盘点、工装工具实时盘点、证照管理、凭证印鉴卡管理、医疗高值耗材管理银行贵重资料实时监控、汽车合格证实时监管等项目应用提供有力支持。

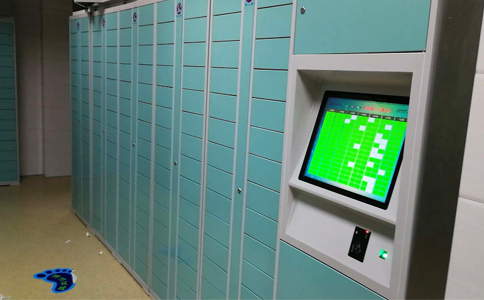

应用案例：RFID天线分支器用于医院被服管理

超高频智能天线分支器RFID特性

工作频率：860～960MHz；

支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议；

物理连接简洁，子分支器无需额外的取电路线，复用射频传输用同轴电缆线与主分支器实现取电、通讯；

上电自动查询子分支器和天线的接入状态，并且支持动态更新当前连接情况；

8个MCX输出接口，每个接口支持4级子分支器级联，也可作为天线接口接入天线。每个子分支器可接入8个天线，故一个主分支器输出接口可以连接多达32个天线；

最多支持256路天线切换，且天线切换速度小于100ms；

射频输入端到天线端的射频传输线上距离可达10m以上；

低功耗设计，单＋9V电源供电；

支持RS232和TCPIP网络等用户接口；

高可靠设计，满足严苛工作环境要求；

应用案例：RFID天线分支器用于智能书架

超高频智能天线分支器物理特性

工作温度：-10~+55℃；

贮藏温度：-20~+75℃；

除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下

天线分支器电特性

电源电压：9V；

工作电流：200mA；

天线分支器尺寸

分支器母板型号UAFZM68：200mmx105mmx28mm（TCP/IP数据接口）；

分支器母板型号UAFZM66：200mmx105mmx28mm（RS232数据接口）；

分支器子板型号UAFZZ66：125mmx59mmx17mm（无数据接口）；

超高频智能天线分支器相关产品介绍

RFID超高频分体式电子标签读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议，支持RS232、RJ45（TCPIP）等多种通讯接口，4个外接TNC天线接口，广泛应用于进出仓储管理、图书管理、称重管理、物流分拣、智能工具柜、医疗耗材柜、智能交通、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

RFID超高频分体式电子标签读写器UR6258

RFID超高频智能柜多端口读写器UR6286是一款高性能基于IMPINJ R2000芯片深度开发的嵌入式UHF超高频电子标签读写器，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议，峰值标签询查速度>800张，广泛应用于新零售智能柜、智能工具柜、医疗耗材柜、共享图书、资产管理、档案管理、嵌入式系统开发、物流管理等多种无线射频识别（RFID）系统。

RFID超高频智能柜多端口读写器UR6286

RFID超高频工业应用天线UA1313是一款高性能高强度的UHF电子标签读写器天线，工作频率860-960MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于工位产线、智能工具柜、模具定位、智能书架、智能文件柜、共享书柜、服装物流、微型图书馆、分布式图书馆、漂流书柜、档案管理、药品监管、红酒管理、门禁、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

RFID超高频工业应用天线UA1313

RFID超高频UHF圆极化天线UA2626是一款高性能的电子标签读写器天线，工作频率902-928MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于仓储进出库管理、RFID工具管理、智能书架、智能文件柜、漂流书柜、档案管理、物流分拣、证照管理车辆管理、智能称重共享书柜、微型图书馆、分布式图书馆、、门禁考勤、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

RFID超高频UHF圆极化天线UA2626

RFID被服洗涤耐高温超高频标签UT4755，针对工业洗涤管理，布草租赁管理，制式服装洗涤管理，医院布草洗涤，军警用服装及被服管理，人员签到定位管理，门禁管理，消防服装及软质材料管理等RFID射频识别场合应用设计。采用耐高温超高频芯片模组，结合柔质纺织布封装，在保障读取性能的同时保护纺织品不会伤害纺织品，优秀的设计保障标签能经受能经受60Bars压力，180度30分钟，计200次的预干燥流程，能承受正常工业洗涤流程中的所有化料。

RFID被服洗涤耐高温超高频标签UT4755

RFID超高频（UHF）抗金属陶瓷卡车辆管理标签UT5867，标签天线采用镀银天线，芯片焊接在天线上并用环氧树脂灌封保护，结合采用具有非常好的介电常数的陶瓷材质封装，金属表面应用具备优良的读取效果，同时陶瓷集采具有良好的防拆性能，标签用优质3M胶粘贴在标的物上便不易拆除，暴力拆除，将会破坏标签天线，损坏标签，从而使标签失去工作能力而达到标签的防转移功能。而在非金属表面，也超越同类产品的读取距离和使用性能。此产品适用于车辆管理、产品部件跟踪、石油、天然气管道巡查、资产管理及高压容器的无线射频识别管理等场合。

RFID超高频（UHF）抗金属陶瓷卡车辆管理标签UT5867

相关解决方案：RFID固定资产生命周期管理
